新能源汽车驱动系统

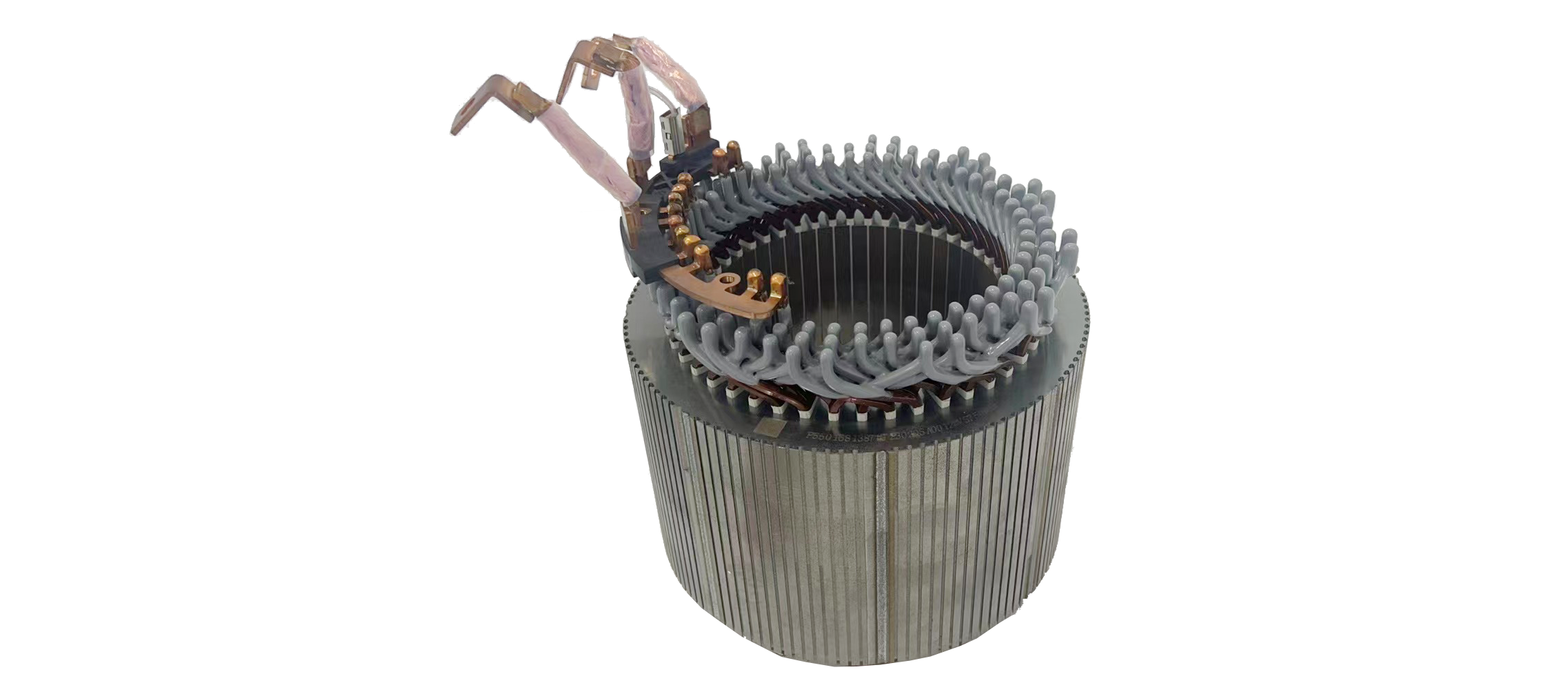

乘用车扁线电机
相关于古板圆线电机来说，扁线电机定子绕组所用的导线形态爆发了转变，绕组从多根细的圆线转酿成几根粗的矩形导线。由于绕组形式的改变，实现同样的功率，扁线电机相比于古板圆线电机体积更小，耗材更少。在相同的体积下，扁线电机可以填充的导线可以多 20%—30%，槽满率更高，有助于功率密度提升。其次，扁线的绕组设计使得导线间的接触面积增大，内部间隙变小，辅以油冷冷却方法，散热和热传导更好，这也使得扁线电性能够遭受更高的瞬时功率。
产品特点
-
平台化设计一套冲片笼罩多个功率段，镌汰客户装置尺寸，笼罩OD146-OD530冲片平台
-
产品一致性拥有多条智能化生产线，配备全自动化绕嵌线一体机、机械人自动化集成系统，可以实现全自动化生产，确保产品质量的稳固性
-
高效接纳高性能永磁体，高功率密度设计，高效节能、最高效率≥97%，高效区占比≥90%
-
可靠性高实验室获得CNAS(中国及格评定国家认可委员会认证)笼罩凌驾85项诸如输入输出特征，清静性，情形顺应性，可靠性，NVH等测试项目
电机规格参数
| 额定电压(VDC) | 350 |
| 额定功率(kW) | 70 |
| 额定扭矩(Nm) | 130 |
| 额定转速(rpm) | 16000 |
| 绝缘品级 | H |
| 形状尺寸(mm) | φ184*110 |
| 冷却方法 | 油冷 |
| 峰值功率(kW) | 160 |
| 峰值扭矩(Nm) | 290 |
| 最高转速(rpm) | 16000 |
